微型斷路器
Hti
IEC 60947-2 10kA
Hti
| 系列 | Hti | ||
|---|---|---|---|
| 標準 | IEC 60947-2 | ||
| 跳脫特性 | 3-5ln/5-10ln/10-20ln | ||
| 額定電流 | A | 80 upto 125 | |
| 標準溫度 | ℃ | 40 | |
| 極數(模組數) | 1/2/3/4 | ||
| 中性線保護 | - | ||
| 額定電壓 | 交流1P | V | 240/415 |
| 交流1P+N | V | - | |
| 交流2P | V | 415 | |
| 交流3P/3P+N/4P | V | 415 | |
| 直流1P(1) | VDC | 48 | |
| 直流2P(串聯) | VDC | 110 | |
| 頻率 | Hz | 50/60 | |
| Hz | 直流:磁性跳脱+40% | ||
| Hz | 400:磁性跳脱+50% | ||
| 最大工作電壓 Ubmax | V | 250/440; 53/120 | |
| 最小工作電壓 Ubmin | V | 12;12 | |
| 選擇性等級 (IEC 60898) | - | ||
| 隔離器應用 IEC 60947-2 | 是 | ||
| 額定絕緣電壓 | 污染等級2 | V | 500 |
| 污染等級3 | 440 | ||
| 衝擊耐受測試電壓 | kV | 6 | |
| 絕緣電阻 | MOhm | 10,000 | |
| 介電強度 | kV | 2.5 | |
| 抗振性(在x,y,z方向) (IEC 7716.3) | 3g | ||
| 壽命 | Un, In下電氣壽命 | 4,000 | |
| 機械壽命 | 20,000 | ||
| 使用類別 (IEC 60947-2) | A | ||
| 安裝位置 | 任意 | ||
| 頂部或底部進線 | 是 | ||
| 防護等級(外部/帶門的機體內部) | IP20/IP40 | ||
| 阻燃等級(符合UL94) | V2 | ||
| 抗濕熱特性(符合IEC 60068-2 / DIN 40046) | ℃/RH | +55°C/95% RH | |
| 工作温度 | ℃ | -25/+55 | |
| 儲存溫度 | ℃ | -55/+55 | |
| 端子容量 | 剛性電纜最小/最大(頂部) | mm² | 70 |
| 軟性電纜最小*/最大(頂部) | mm² | - | |
| 剛性電纜最小/最大(底部) | mm² | 70 | |
| 軟性電纜最小*/最大(頂部) | mm² | - | |
| (*軟性電纜 0.75/11.5 mm² 带電纜接頭) | |||
| 扭矩 | Nm | 5 | |
| 附加裝置(側面安裝) | 輔助接點 | 是 | |
| Tele U | - | ||
| Tele L | 是 | ||
| Tele Mp | - | ||
| PBS | 是 | ||
| 梳型匯流排 | 柱型(頂部/底部) | - | |
| 月牙型(頂部/底部) | - | ||
| 附件 | - | ||

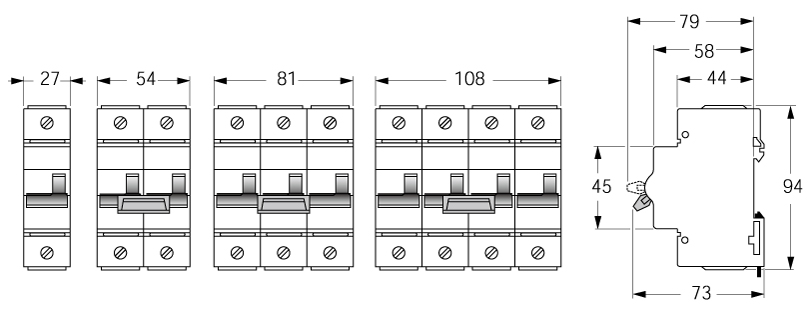

| 尺寸, 重量,包装 | (高度X深度X寬度) 86x68xW | mm/模組 | 27 |
| 每模組重量 | g | 120 | |
| 包装 | 模組 | 12 | |
| 認證 | - | ||
| CE標記 | 是 | ||
(1)額定控制電源電壓的選擇值 (IEC 60947-2): 24V, 48V, 110V, 125V, 220V, 250V
| 性能 | ||
|---|---|---|
| 額定電流 Ih | (A) | 80-100-125 |
| 額定交流電壓 Un | (V) | 240/415 |
| 跳脫特性 | 3-5 In (B) | |
| 5-10 In (C) | ||
| 10-20 In (D) | ||
| 機械/電氣壽命 | 10000/4000 | |
| 操作溫度 | -25°C 到 55% | |
| 端子接線最大面積 | (mm² ) | 70 |
| 極數 | 1, 2, 3, 4 | |
| 重量 | (g/極) | 210 |
| 短路容量 | ||
|---|---|---|
| 交流適用於 IEC 60947-2 ( B, C ) | ||
| 極數 | V | Icu (kA) |
| 1 | 230/400 | 10 |
| 2 | 230 | 15 |
| 3, 4 | 230 | 15 |
| 3, 4 | 400 | 10 |
